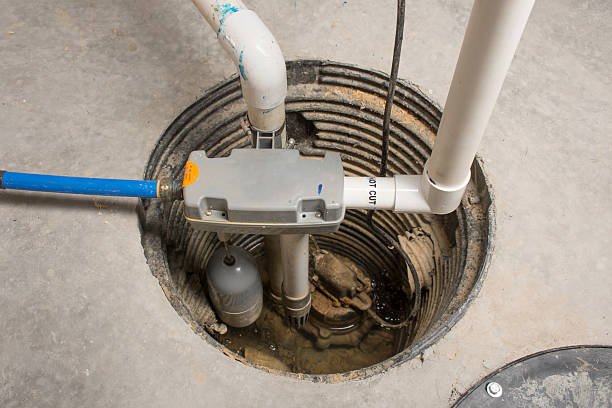

En pumpgrop är en fördjupning där avloppsvatten samlas innan det pumpas vidare till avloppsnätet. Den är försedd med pumpar och nivåstyrning som aktiveras automatiskt när vattnet når en viss nivå. Pumpgropen fungerar som en tillfällig uppsamlingstank och skyddar mot översvämningar, samtidigt som den säkerställer att spillvatten transporteras även i områden där självfall inte är möjligt. I hushållsnära installationer används ofta skärande pumpar eller virvelhjulspumpar beroende på innehållet i vattnet.
En pumpstation blir aktuell när avloppsledningen inte kan ha tillräcklig lutning för att vattnet ska rinna med självfall. Det gäller till exempel fastigheter belägna i lågt liggande terräng, källare under avloppsnätets nivå eller i områden med kuperad mark. Även i nybyggda områden kan behovet uppstå om avståndet till kommunalt avlopp är långt. Pumpstationer används både för enskilda hushåll och i större system som betjänar flera fastigheter.
En pumpstation kan köpas hos bland annat GPA som har pumpgropar för flera användningsområden samt olika tillbehör.
Placeringen styrs både av terrängförhållanden och hur enkel åtkomst till stationen är för service och underhåll. Det är särskilt fördelaktigt att minimera längden på tryckledningar. För att få rätt dimensionering behöver man beräkna dygnsflöden, antalet anslutna personer eller verksamheter, samt lyfthöjd och sträckan till avloppsnätet. Pumpgropens volym måste också dimensioneras för att klara driftstörningar som tillfälliga strömavbrott.
En standardstation består vanligtvis av en pumpbrunn, en eller flera pumpar, nivåsensorer, styrskåp, backventil, larmfunktioner samt lock med ventilation. Valet av pumptyp anpassas efter avloppsvattnets innehåll – vissa klarar exempelvis inte fasta partiklar. Elinstallation och styrning ska vara utförd enligt gällande standard och kunna övervakas via larm eller kontrollpanel.
Nivågivare registrerar vattennivån i pumpgropen och styr när pumpen ska starta eller stängas av. Det finns flera tekniker för detta, såsom användning av flottör, tryckgivare eller ultraljud. Ett högnivålarm aktiveras om vattennivån överstiger en säker gräns och indikerar att pumpen inte fungerar som den ska för att förebygga översvämningar.
Alla pumpstationer behöver en lösning för luftning. Det minskar risken för dålig lukt och gasbildning. Ofta används ett lock med ventilationsöppning eller en separat luftningsledning. Säkerhetsmässigt är det viktigt att locket är låsbart och klarar belastning från exempelvis persontrafik eller fordon. Det kan också vara nödvändigt att placera ut skyltar och avspärrning i säkerhetssyfte.
Pumpstationer och rörsystem utsätts för kemisk och mekanisk påverkan. Därför behöver en pumpgrop tåla både korrosion och tryck. Rostfritt stål, glasfiberarmerad plast eller polyeten är lämpliga material. En hållbar installation ska också vara försedd med komponenter med lång livslängd och utbytbara delar för enklare service.
Svenska standarder som SS-EN 12050 och SS-EN 1671 reglerar konstruktion och drift av pumpstationer. De innehåller riktlinjer för dimensionering, driftsäkerhet och säkerhetsfunktioner. För lätt trycksatta avlopp (LTA) gäller särskilda krav på pumpkapacitet och tillgänglig reservvolym. Även kommuner kan ha egna riktlinjer för godkänd anläggning.
Här är vad som gäller för LTA i Haninge kommun, men du kan enkelt hitta vad som gäller i just din kommun genom att googla “LTA [din kommun]”.
Vanliga krav vid nyinstallation:
En välfungerande pumpstation kräver tillsyn. Det innefattar rengöring av pumpbrunn, kontroll av nivåsensorer och test av larmfunktioner. Tätare underhåll behövs vid hårt belastade stationer. En årlig kontroll är ofta tillräcklig för hushållsstationer. Automatiska system för övervakning av drifttid, temperatur och avvikelser minskar behovet av manuell tillsyn men kräver också underhåll av sina egna komponenter.
